Унификация электрооборудования на объекте: когда единый набор компонентов упрощает эксплуатацию

На объекте с несколькими распределительными щитами сложность обслуживания часто создаёт не само оборудование, а десятки разнородных исполнений одинаковых по назначению компонентов. Разумная унификация сокращает число вариантов, с которыми приходится работать персоналу, но не должна превращаться в правило «один тип на все случаи».



Какие проблемы возникают, когда одинаковые функции в щитах выполняют разнородные компоненты

В ассортименте EKF есть разные группы щитового и коммутационного оборудования, поэтому бренд может использоваться как одна из основ для унификации, но сама задача шире выбора производителя. На действующем объекте важно добиться повторяемости схемных решений, понятной маркировки и предсказуемой замены компонентов. Если в каждом шкафу применены аппараты с разной геометрией, схемами подключения и аксессуарами, простой ремонт требует больше времени и внимательности.

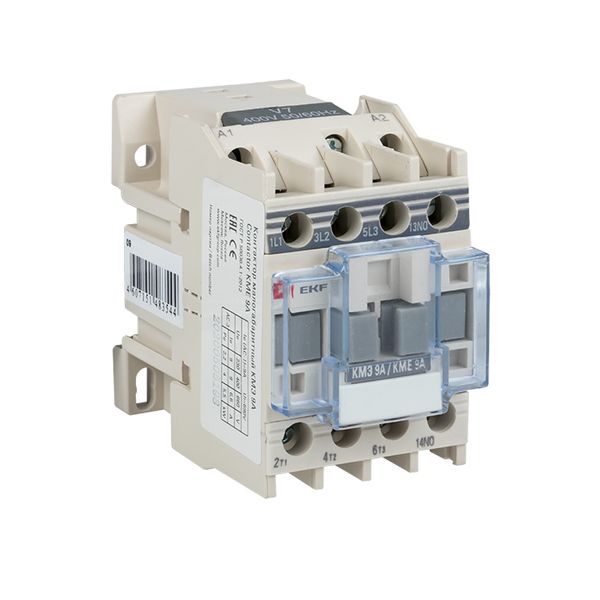

Разнородность особенно заметна при аварийной замене. Два автоматических выключателя с одинаковым номинальным током могут отличаться отключающей способностью, характеристикой срабатывания и совместимостью с дополнительными контактами или гребёнками. У контакторов и реле различаются напряжения катушек, контактные схемы и посадочные размеры, поэтому внешнее сходство не гарантирует взаимозаменяемость. Типовые последствия избыточной номенклатуры:

• сложнее хранить обоснованный резерв;
• выше риск ошибочной замены похожим компонентом;
• персоналу приходится помнить больше вариантов подключения;
• документация быстрее расходится с фактической сборкой.



Какие группы оборудования разумно стандартизировать в пределах одного объекта

Первый кандидат на унификацию — повторяющиеся элементы с одинаковой функцией и близкими условиями эксплуатации. Это могут быть модульные автоматы типовых номиналов, промежуточные реле, клеммные ряды, сигнальная арматура, блоки питания или типовые корпуса. Чем чаще компонент встречается в разных шкафах, тем больше практический эффект от сокращения числа исполнений.

При этом стандартизация не требует свести весь объект к одному артикулу. Для автоматов сохраняется линейка номиналов и характеристик, для контакторов — разные токи и напряжения катушек, для клемм — необходимые сечения и специальные функции. Унифицируется не электрическая задача, а подход к её решению: серия, система аксессуаров, обозначения и монтажные принципы.



Какие параметры нужно унифицировать помимо номиналов: габариты, монтаж, схемы подключения и аксессуары

Номинал — лишь верхний слой спецификации. Для реальной взаимозаменяемости важны установочная ширина, крепление, расположение клемм, допустимые перемычки, дополнительные контакты и даже способ маркировки. Если новый аппарат требует перенести проводники или заменить соседние аксессуары, формально одинаковая функция не обеспечивает быстрой замены. При формировании стандартов объекта полезно фиксировать:

• электрические параметры и допустимые диапазоны применения;
• серию и габаритное исполнение;
• способ монтажа и подключения;
• перечень совместимых аксессуаров;
• принятую маркировку и обозначение в документации;
• допустимые альтернативы для плановой замены.

Для шкафов автоматики отдельно учитывается питание катушек и электронных устройств. Одинаковый форм-фактор реле с катушкой 24 В DC и 230 В AC не делает их взаимозаменяемыми. Унификация должна снижать вероятность ошибки, а не создавать внешне похожий набор компонентов с разными электрическими назначениями.



Почему одинаковое назначение устройств ещё не означает полной взаимозаменяемости

Два аппарата могут называться одинаково и выполнять общую функцию, но работать по-разному в аварийном режиме. У автоматических выключателей важны времятоковая характеристика и отключающая способность, у УЗО — тип дифференциального тока и чувствительность, у контакторов — категория применения и ресурс при заданной нагрузке. Замена только по номинальному току может нарушить расчёт схемы.

Кроме электрических параметров существует координация с соседними устройствами. Аппарат защиты двигателя должен соответствовать характеристикам двигателя и пусковой схеме, а коммутационный аппарат — выдерживать соответствующий режим включения и отключения. Иногда производитель приводит таблицы координации для связок аппаратов, и при унификации такие данные ценнее визуального сходства.



В каких случаях технические требования конкретной цепи важнее единой номенклатуры

Есть ситуации, где унификация должна отступить. Нагрузка с большим пусковым током, повышенной отключающей способностью, особыми требованиями к безопасности или условиями окружающей среды может потребовать отдельного аппарата. Выбор стандартного компонента только ради единой серии в этом случае ухудшает техническое решение.

Особого внимания требуют цепи постоянного тока, электронные нагрузки, управление двигателями и участки с повышенной температурой или загрязнением. Для них проверяются соответствующие категории применения, диапазоны напряжения, степень защиты оболочки и другие параметры. Условия конкретной цепи всегда имеют приоритет над удобством склада.

Практический критерий простой: унификация допустима до тех пор, пока она не меняет расчётные защитные и эксплуатационные характеристики. Безопасность и надёжность остаются приоритетом. Если ради стандарта приходится делать технические уступки, номенклатуру расширяют отдельным исполнением.



Как сформировать спецификацию и резерв компонентов для удобного обслуживания и будущей модернизации

Рабочая спецификация объекта должна отражать не только то, что установлено сегодня, но и правила последующей замены. Для повторяющихся компонентов фиксируются основные характеристики, серия, аксессуары и допустимые альтернативы. Это превращает перечень оборудования в инструмент эксплуатации, а не просто в приложение к проекту.

Резерв формируется по критичности и частоте применения. Нет смысла хранить одинаковое количество редко используемого крупного аппарата и массового промежуточного реле. Приоритет получают позиции, отказ которых останавливает важное оборудование и которые невозможно оперативно заменить другим утверждённым исполнением.
